氣動角座閥 用戶手冊

無錫市斯凱浮機械制造有限公司

聯系電話：0510-83319906 /13951506315

http://guadan.com.cn

聲 明1

在安裝使用氣動角座閥前，請確認您的使用環境及操作條件是否符合本說明之要 求。因錯誤使用產品或盲目操作導致的任何問題，我公司概不承擔責任！

工作原理 2

在非工作狀態時，單作用閥由于彈簧力的作用，閥門常閉（開）。當執行器 活塞被壓縮空氣作用時，閥門打開（關閉）。雙作用形式靠壓縮空氣控制閥門的 打開與關閉。

注意事項 3

1.安裝使用中注意防漏檢查。

 2.管路介質為高溫流體時，請做好防護措施，以免燙傷。

 3.執行器氣源要求保證干燥、清潔。

4.檢查氣源壓力值（0.3~0.8Mpa）在許可范圍內并鎖定。

 5.檢查環境溫度在許可范圍內：-10℃ ~ +80℃。

 6.檢查介質溫度在許可范圍內：PTFE：-10℃ ~ +180℃。

 7.檢查觀察指示桿指示是否正常。

安裝與拆卸 4

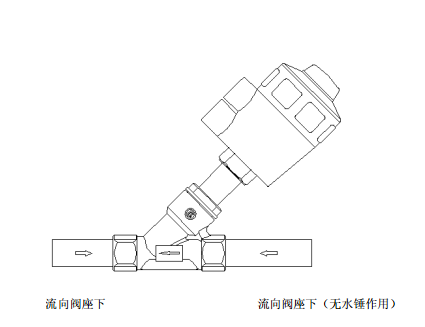

1. 根據具體條件選擇氣動角座閥安裝方向： 流向閥座下 ；流向閥座下（無水錘作用）

2.安裝時，主管路影清理干凈，確保介質中無雜質和焊渣，以免損壞閥口與閥芯， 造成泄漏。

3.安裝焊接氣動角座閥時，請先將執行器卸離閥體。

4.選擇適當調節范圍的調壓表。

5.確保氣源容量及壓力范圍足夠。

6.安裝氣動角座閥時，請在閥體連接螺紋處涂上少量螺紋專用潤滑脂（介質為氧氣或食品 除外），然后擰緊。

7.檢查各連接處，保證密封完好。

8.拆卸閥體或更換閥芯密封墊時，請在常溫常壓、閥門開啟的狀態下進行，以免 對螺紋和人身造成傷害。
