三通球閥工作原理決定閥體有三個口，一進兩出或兩進一出；和普通閥門不同的是，當內部閥芯在不同位置時，不同出口導通，如閥芯在下部時，左右相通，下出口被關閉；如閥芯在上部時，左下相通，右出口被關閉。
三通球閥系列對介質流向的不同切換要求可分為Q44L型與Q45T型，如A、L型可實現對介質流向進行切換，變可相互垂直的兩個通道連通或關閉。
三通球閥工作原理:

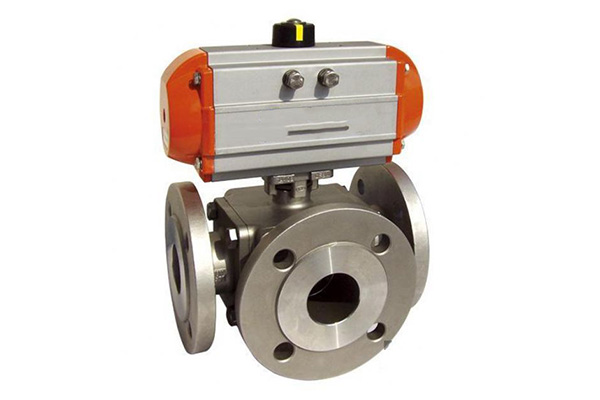

氣動三通球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動
氣動三通球閥關閉：失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動
